WLED-Stiftebox

Diese Anleitung beschreibt die Montage einer WLED-Stiftebox. Das Stiftebox Gehäuse wird mit dem Lasercutter erstellt. Die Frontseite könnt ihr selbst designen, die Vorlage steht zum Download bereit. Anschließend verlöten wir den WLED-Stripe mit dem ESP8266. Die Inbetriebnahme erfolgt über install.wled.me.

Hardware

Die Hardware für dieses Projekt:

• 1 x Sperrholz 300x600 x 3mm
• 1 x ESP8266
• 1 x WLED-Stripe WS2812B
• 1 x USB-C Kabel mit Ladestecker
• Litze, Holzleim

Aufbau und Montage

Der Aufbau und die Montage der WLED-Stiftebox ist in mehrere Schritte unterteilt.

Schritt 1: Die Frontansicht designen

• Verwende die Inkscape Vorlage:
• Download Front.zip

Schritt 2: Die Verbindungen löten

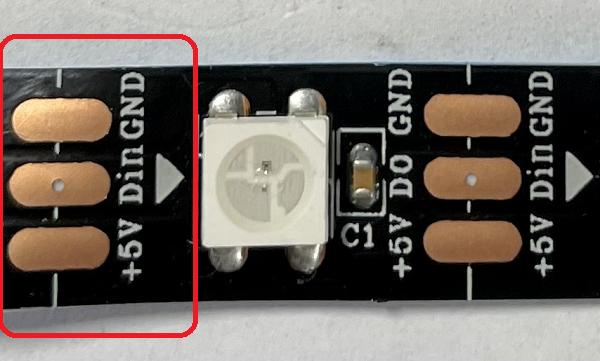

• Löte die drei Litzen an den WLED-Stripe

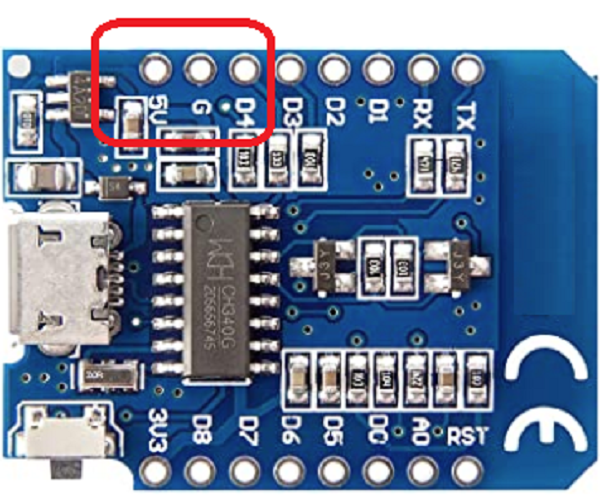

• ESP8266 > WLED
• 5V > 5V, (D4) GPIO2 > Din, GND > GND

Schritt 3: Die WLED Inbetrieb nehmen

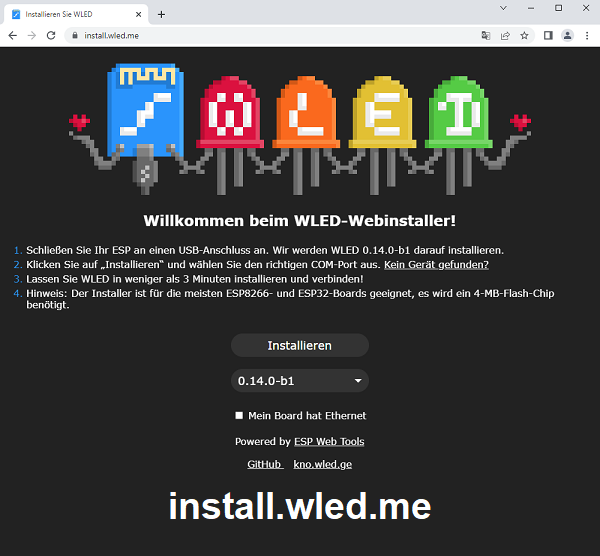

• Schließe den ESP8266 an den Laptop an und öffne im Browser die Seite https://install.wled.me/.

Starte mit "Installieren"

Stelle die USB-Verbindung her

Installiere die WLED

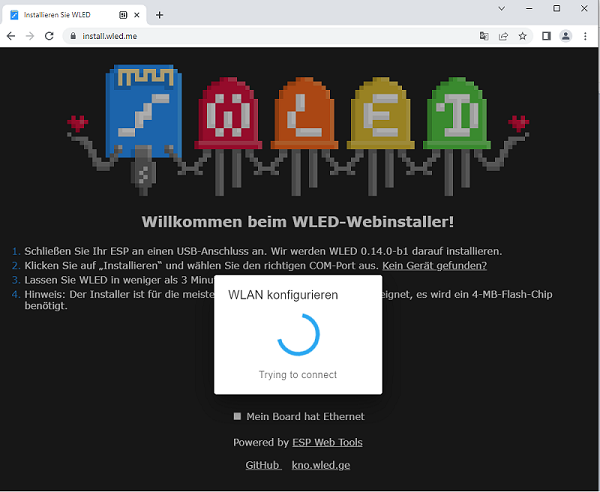

Gib die WLAN Zugangsdaten ein

Öffne die Verbindung zum ESP8266

Öffne die Konfigurations-Seite

Öffne die LED-Einstellungen

Editiere die WLED-Einstellungen

Teste die Funktionen

Schritt 4: Die Stiftebox montieren

• Nach dem Funktionstest und dem designen der Frontansicht wird die Stiftebox ausgelasert und montiert.
• Montiere den ESP8266 in die Stiftebox und führe die Kabel durch die Boden-Öffnung.
• Klebe den WLED-Stripe auf die Unterseite der Stiftebox.

Schritt 5: Spannung anschließen

• Nach der Montage und dem Funktionstest wird der ESP8266 über ein USB-C Kabel und einem Steckernetzteil oder einem Akkupack mit Spannung versorgt.

Die WLED-Stiftebox

• Nach der Installation ist die WLED-Stiftebox mit dem Handy/Tabled/PC steuerbar.
• Im WiFi setup kann eine feste mDNS Adresse gespeichert werden, z.B. mywled.local.





• Aufruf der WLED-Steuerseite mit: mywled.local

Alternativ zur WLED-Stiftebox könnt ihr auch ein WLED-Lampe bauen
