WEB-Server LED dimmen

Das ist ein WEB-Server Projekt mit einem ESP32. Das Ziel ist es, die interne LED des ESP32 mit einem Slider zu dimmen und den Dimmwert anzuzeigen.

Hardware

Die Hardware für dieses Projekt:

1 x ESP32

GPIO2, die interne LED des ESP32

Software

Die Software für dieses Projekt:

Wir fragen über den Seriellen-Monitor die IP-Adresse ab

und starten mit der angezeigten IP-Adresse den lokalen Browser.

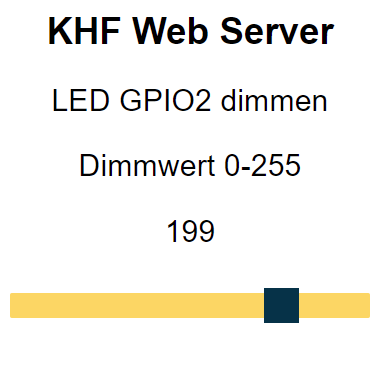

Mit Hilfe des Sliders verändern wir die Helligkeit der internen LED.

Der Browser zeigt uns den Dimmwert an.

Programm

C++ Code:

/*********
  Board: ESP32vn IoT UNO
  Web-Server dimmt LED #2 mit Schieberegler

  Einstellungen:
https://arduino.esp8266.com/stable/package_esp8266com_index.json
https://dl.espressif.com/dl/package_esp32_index.json
http://dan.drown.org/stm32duino/package_STM32duino_index.json
https://dl.espressif.com/dl/package_esp32_index.json

*********/

// Import required libraries
#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>

// Replace with your network credentials
const char* ssid = "xxx";
const char* password = "xxx";

const int output = 2;

String sliderValue = "0";

// setting PWM properties
const int freq = 5000;
const int ledChannel = 0;
const int resolution = 8;

const char* PARAM_INPUT = "value";

// Create AsyncWebServer object on port 80
AsyncWebServer server(80);

const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE HTML><html>
<head>
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>KHF Web Server</title>

  <style>
    html {font-family: Arial; display: inline-block; text-align: center;}
    h2 {font-size: 2.3rem;}
    p {font-size: 1.9rem;}
    body {max-width: 400px; margin:0px auto; padding-bottom: 25px;}
    .slider { -webkit-appearance: none; margin: 14px; width: 360px; height: 25px; background: #FFD65C;
      outline: none; -webkit-transition: .2s; transition: opacity .2s;}
    .slider::-webkit-slider-thumb {-webkit-appearance: none; appearance: none; width: 35px; height: 35px; background: #003249; cursor: pointer;}
    .slider::-moz-range-thumb { width: 35px; height: 35px; background: #003249; cursor: pointer; }
  </style>
</head>
<body>
  <h2>KHF Web Server</h2>
  <p>LED GPIO2 dimmen</p>
  <p>Dimmwert 0-255</p>
  <p><span id="textSliderValue">%SLIDERVALUE%</span></p>
  <p><input type="range" onchange="updateSliderPWM(this)" id="pwmSlider" min="0" max="255" value="%SLIDERVALUE%" step="1" class="slider"></p>
<script>
function updateSliderPWM(element) {
  var sliderValue = document.getElementById("pwmSlider").value;
  document.getElementById("textSliderValue").innerHTML = sliderValue;
  console.log(sliderValue);
  var xhr = new XMLHttpRequest();
  xhr.open("GET", "/slider?value="+sliderValue, true);
  xhr.send();
}
</script>
</body>
</html>
)rawliteral";

// Replaces placeholder with button section in your web page
String processor(const String& var){
  //Serial.println(var);
  if (var == "SLIDERVALUE"){
    return sliderValue;
  }
  return String();
}

void setup(){
  // Serial port for debugging purposes
  Serial.begin(115200);

  // configure LED PWM functionalitites
  ledcSetup(ledChannel, freq, resolution);

  // attach the channel to the GPIO to be controlled
  ledcAttachPin(output, ledChannel);

  ledcWrite(ledChannel, sliderValue.toInt());

  // Connect to Wi-Fi
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi..");
  }

  // Print ESP Local IP Address
  Serial.println(WiFi.localIP());

  // Route for root / web page
  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send_P(200, "text/html", index_html, processor);
  });

  // Send a GET request to <ESP_IP>/slider?value=<inputMessage>
  server.on("/slider", HTTP_GET, [] (AsyncWebServerRequest *request) {
    String inputMessage;
    // GET input1 value on <ESP_IP>/slider?value=<inputMessage>
    if (request->hasParam(PARAM_INPUT)) {
      inputMessage = request->getParam(PARAM_INPUT)->value();
      sliderValue = inputMessage;
      ledcWrite(ledChannel, sliderValue.toInt());
    }
    else {
      inputMessage = "No message sent";
    }
    Serial.println(inputMessage);
    request->send(200, "text/plain", "OK");
  });

  // Start server
  server.begin();
}

void loop() {

}

RAW code

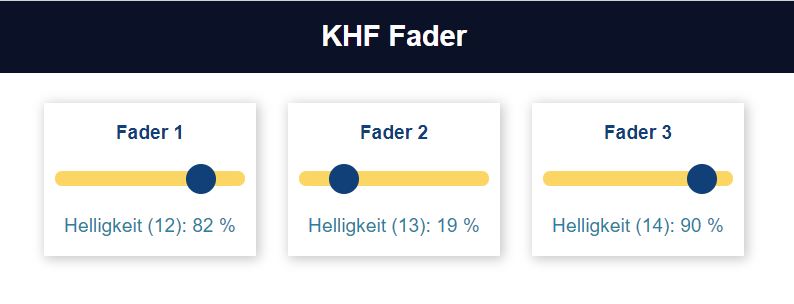

WEB-Server mit drei Fader

Mit dem nächsten Programm können drei LEDs mit einem WEB-Server gedimmt werden.

Software

Die Software für die Erweiterung:

Das Program 3Fader.ino in den ESP32 laden.

Die drei Dateien im Ordner "data" in der Arduino IDE "Werkzeuge, ESP32 Scetch Data Upload" in den ESP32 laden.

Nach dem Upload den ESP32 reseten.

Mit dem Seriellen Monitor die IP-Adresse ermitteln und im Browser aufrufen.

Programm download.

Serieller Monitor:
