WEB-Radio

Diese Anleitung beschreibt den Aufbau eines WEB Radios. Über einen Drehgeber Encoder sind 20 Radiostationen wählbar. Die Lautstärke wird direkt über das Poti am Audio-Verstärker eingestellt. Das LCD-Display zeigt die gewählte Radio-Station an. Die Radio-Stationen sind über einen WEB-Server abruf- und veränderbar.
Nach dem Einschalten über den Volume-Regler/Schalter, sucht der Mikrocontroller nach einer gültigen WLAN-Verbindung und stellt die zuletzt gewählte Radio-Station ein. Liegt keine gültige WLAN-Verbindung vor, startet der WLAN-Manager. Über die Netzwerkeinstellung des Handys/Tablet kann nach der Auswahl "WEBRADIO" der WLAN-Manager mit der IP-Adresse 192.168.4.1 aufgerufen werden. Über den WLAN-Manager sind die eigenen WLAN-Zugangsdaten speicherbar. Nach dem speichern der Zugangsdaten startet der Mikrocontroller neu und das LCD-Display zeigt die IP-Adresse des WEB-Servers und danach die gewählte Radio-Station an.



Das Webradio




Hardware

Die Hardware für das WEB-Radio:

  • 1 x ESP32
  • 1 x ESP32 NodeMCU D1 R32 Shield
  • 1 x ANGEEK Mini PAM8403 Stereo Verstärker 5V 3W+3W
  • 2 x Mini-Lautsprecher 3 Watt 8 Ohm
  • 1 x HD44780 16x2 LCD Modul Display mit I2C Schnittstelle 2x16 Zeichen
  • 1 x KY-040 Drehwinkelgeber Drehgeber Rotary Encoder Modul
  • 1 x Widerstand 10kOhm
  • 1 x MT3608 DC-DC Modul (optional)
  • 1 x Netzteil-Ladegerät, Universal 5V (8,4V)
  • 1 x Laderegler
  • 1 x Litze 0,2mm2
  • 2 x Sperrholzplatte 300x600
  • 1 x Stift/Buchsenleiste
  • Klein- und Montagematerial

Aufbau und Montage

Der Aufbau des WEB-Radios ist in mehrere Schritte unterteilt.


Schritt 1: Verdrahtung und Lötarbeiten

  • Stehen keine +5V als Versorgungsspannung zur Verfügung, kommt das MT3606-Modul zum Einsatz. Es wird mit 7-24Volt versorgt. Der +5V-Ausgang wird mit dem Audio-Verstärker verbunden. Der Audio-Verstärker besitzt einen Lautstärkeregler mit Schaltfunktion, diese nutzen wir zum Ein/Ausschalten des WEB-Radios. Die geschalteten +5V greifen wir auf der Unterseite des Audioverstärkers am Elko ab.




  • Löte die Stiftleisten in das ESP-Shield und verdrahte die Bauteile nach dem untenstehenden Bild mit Schaltlitze




    • Schritt 2: 3D-Druck

  • Je 4 Platinen Füße für den ESP32 und das DC-DC-Modul D=5mm x 5mm
  • 2 Abstandshalter für das LCD Display:
  • 1x 4x4x60mm und 1x 4x4x20mm
  • 2 x Drehknöpfe für den Volume-Regler und den Tuning Drehgeber. Der Achs-Durchmesser der Drehregler beträgt 6mm




    • Schritt 3: Das Gehäuse

  • Erstelle auf Boxes.PY eine "Basebox" mit den Abmessungen x=200, y=110 und h=130.
  • Füge in die erstellte SVG-Grafik die Durchbrüche für das LCD-Display, die Lautsprecher und die beiden Löcher D=6mm für den Lautstärke-Regler und den Drehgeber ein
  • Schneide das Gehäuse mit dem Lasercutter aus
  • Klebe das LCD-Display mit den Abstandshaltern an die Gehäuseinnenwand
  • Klebe den ESP32 mit dem Abstandshalter auf den Gehäuseboden
  • Klebe den DC/DC-Wandler auf den Gehäuseboden
  • Montiere den Audio-Verstärker und den Drehgeber an die Gehäuse-Front
  • Führe das Netzteilkabel durch die Gehäuse-Rückwand und verlöte es mit den DC/DC-Modul
  • Verklebe die Gehäuseteile. Die Rückwand wird nicht verklebt




    • Schritt 4: Inbetriebnahme

  • Kontrolliere alle Verbindungen
  • Lade das WEB-Radio-Programm in den ESP32.
  • Programm Download
  • Versorge das WEB-Radio mit Spannung und schalte über den Volume-Regler das WEB-Radio ein
  • Wähle an deinem Handy/Tablet die Netzwerkverbindung "WEBRADIO"
  • Gibt in deinem Browser auf der Kommandozeile die IP-Adresse 192.168.4.1 ein
  • Gib deine WLAN-Zugangsdaten in den WLAN-Manager ein und speichere
  • Nach dem Start des WEB-Radios siehst du im OLED-Display die IP-Adresse des WEB-Servers und die aktive Radio-Station
  • Wähle mit den Drehgeber einige Radio-Stationen aus und teste sie
  • Starte den WEB-Server und teste die Funktionen

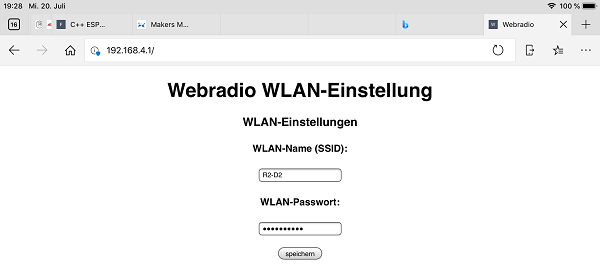

    • Start des WiFi-Mangers (IP-Adresse 192.168.4.1)







    Sender Anzeige am LCD-Display




    Editierbare Senderliste am WEB-Server
